Nouveautés de Stabicad

Nouveautés de Stabicad 25.05

5 mai, 2025

Nous sommes heureux de vous annoncer que la version 25.05 de Stabicad est sortie le 5 mai, 2025.

Voici un résumé des principales nouveautés incluses dans cette version, ainsi que des avantages qui en découlent !

Highlights

  • Prise en charge des modèles de référence .IFC dans le module de réservations !
  • Stabicad est désormais compatible avec AutoCAD 2026 !
  • L'algorithme de bouclage a été repensé et amélioré !
  • Il y a maintenant une passerelle entre Stabicad pour Revit et DIALux evo !

Stabicad for Revit et Stabicad for AutoCAD | Général

  • Le fonctionnement de notre système de licences avec Trimble ID a été amélioré, garantissant une expérience plus fluide sans modifier vos méthodes de connexion et de déconnexion. Désormais, lorsque vous accédez à votre Trimble ID, vous verrez « Trimble » dans la fenêtre du navigateur au lieu de « Stabicad ».

Stabicad for Revit et Stabicad for AutoCAD | Installation

  • Lors d'une nouvelle installation de Stabicad, Microsoft SQL Server 2019 Express Edition est configuré comme application de base de données par défaut. Cependant, Stabicad prend également en charge les versions Microsoft SQL de 2016 à 2022, vous offrant ainsi une grande flexibilité dans le choix de votre base de données. De plus, l'installation est compatible avec les systèmes d'exploitation Windows Server 2025, vous permettant ainsi d'exécuter Stabicad sur les plateformes serveur les plus récentes.

Stabicad for Revit et Stabicad for AutoCAD | Ventilation

  • Deux problèmes liés à la sélection des grilles avec les codes articles ont été résolus. Auparavant, un message contextuel erroné concernant les modifications de paramètres pouvait s'afficher, même sans modification. De plus, la géométrie du terminal ne correspondait pas toujours aux dimensions spécifiées dans la section « Modifier l'article ». Ces problèmes ont été corrigés, garantissant une expérience plus fluide et plus précise.

Stabicad for Revit

  • Un problème lié aux préférences de routage de Revit a été corrigé. Auparavant, lors de l'importation d'une gamme de produits Stabicad déjà téléchargée dans le projet, les préférences de routage n'étaient pas chargées correctement. Ce problème a été résolu, garantissant des préférences de routage précises pour une intégration fluide.

Stabicad for Revit | CVC

  • L'outil de résolution des nœuds a été amélioré afin de mieux préserver vos paramètres personnalisés.

Auparavant, connecter des éléments avec résolution des nœuds effaçait les paramètres personnalisés, même ceux des éléments déjà présents dans votre modèle. Désormais, grâce à cette amélioration, vos paramètres personnalisés conservent leurs valeurs lorsque la résolution des nœuds crée des connexions entre les éléments, garantissant ainsi l'intégrité et la précision de vos données.

Stabicad for Revit | Sanitaire

  • L'algorithme de bouclage a été repensé et amélioré !

Ce système repensé est désormais parfaitement conforme aux normes DTU, utilisant des types de canalisations et des contraintes spécifiques pour garantir un système de bouclage dimensionné de manière fiable et facile à configurer. Vous bénéficiez désormais d'un meilleur contrôle des contraintes de dimensionnement et des paramètres, tout en bénéficiant des avantages suivants :

  • Détection automatique du type de canalisation basée sur les types DTU (dans le cloud, nécessitant une connexion Internet active)
  • Maîtrise améliorée des contraintes de dimensionnement, notamment la chute de température
  • Nouveaux paramètres de sortie de calcul Revit
  • Rapports de calculs et fenêtre de vue d’ensemble du calcul améliorés



1. Détection automatique du type

Une nouvelle étape a été introduite dans le processus de calcul pour la détection du type de tuyau.

Le calcul identifie automatiquement le rôle de chaque canalisation et les classe comme suit :

  • Eau froide
  • Collecteur eau chaude
  • Conduite principale eau chaude
  • Tronçon eau chaude
  • Collecteur bouclage
  • Conduite principale bouclage



Une fois le calcul terminé, le type de canalisation est enregistré comme paramètre Revit :

2. Nouvelles contraintes et mises à jour

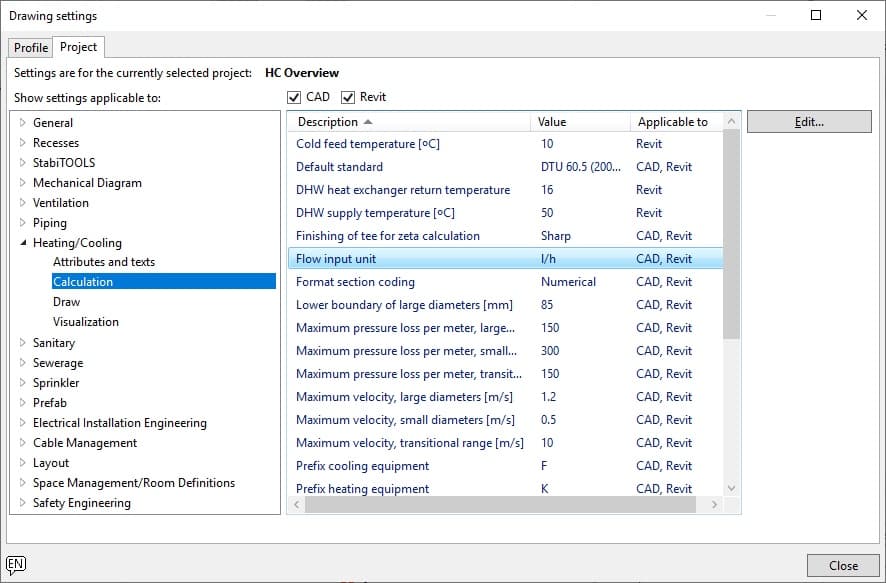

Dans la StabiBASE, de nouvelles contraintes sont désormais disponibles :

Vous pouvez désormais :

  • Spécifier les diamètres minimums des tuyaux de bouclage en fonction des matériaux.
  • Spécifier la température minimale de l'eau chaude.
  • Spécifier les vitesses maximales et minimales en fonction du type de tuyau, notamment :
    • Vitesse maximale pour le retour de bouclage et le collecteur.
    • Vitesse minimale pour le retour de bouclage et le collecteur.



Par défaut, ces valeurs sont conformes aux normes DTU. Cependant, les contraintes de vitesse maximale et minimale peuvent être personnalisées pour chaque canalisation, offrant ainsi un contrôle maximal sur les contraintes de dimensionnement.

De plus, au niveau de l'eau chaude sanitaire, vous pouvez désormais gérer la baisse de température maximale autorisée sur l'ensemble du réseau ainsi que les contraintes pour les canalisations d'alimentation en eau froide et chaude sanitaire.

3. Paramètres de sortie

Une fois le calcul terminé, plusieurs nouveaux paramètres sont disponibles pour les conduites d'alimentation en eau chaude sanitaire et de bouclage.

Tous ces paramètres sont des paramètres partagés et peuvent donc être utilisés dans les nomenclatures et les étiquettes.

Nom

Que fait-il ?

Pipe Type

Indique le rôle du tuyau dans le système

Max. Flow Circulation

Le débit calculé dans le système de bouclage lorsque tous les robinets sont fermés

Flow Range Circulation (l/s)

Le débit calculé dans le système de bouclage lorsque tous les robinets sont fermés (dans le cas où des piquages sont utilisés, un tuyau a plusieurs valeurs de débit)

Heat loss

La perte de chaleur qui se produit dans la boucle

Max. Velocity Circulation

La vitesse calculée dans le système de bouclage lorsque tous les robinets sont fermés

Velocity Range Circulation (l/s)

La vitesse calculée dans le système de bouclage lorsque tous les robinets sont fermés

Total Pressure Loss Circulation

La perte de pression calculée dans le système de bouclage lorsque tous les robinets sont fermés

End Temperature

La température finale de la section lorsque tous les robinets sont fermés

Index Run Circulation

Si cette case est cochée, cela signifie que cet élément fait partie du chemin critique du système de bouclage

Loop number

Liste les boucles dont ce tube fait partie. Peut être utilisé pour le regroupement, les nomenclatures et le filtrage.

Loop number

Indique la production à laquelle appartient le tuyau. Peut être utilisé pour le regroupement, les nomenclatures et le filtrage.

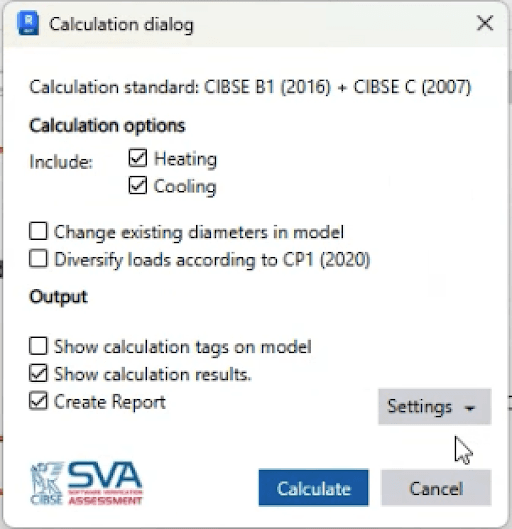

4. Amélioration des rapports et de la boîte de dialogue d'aperçu des calculs

L'aperçu des calculs est désormais organisé par production d’eau chaude sanitaire, puis par boucle de circulation. Les totaux de chaque boucle sont affichés et le parcours le plus défavorisé est indiqué. De plus, le type de canalisation est indiqué pour chaque section.

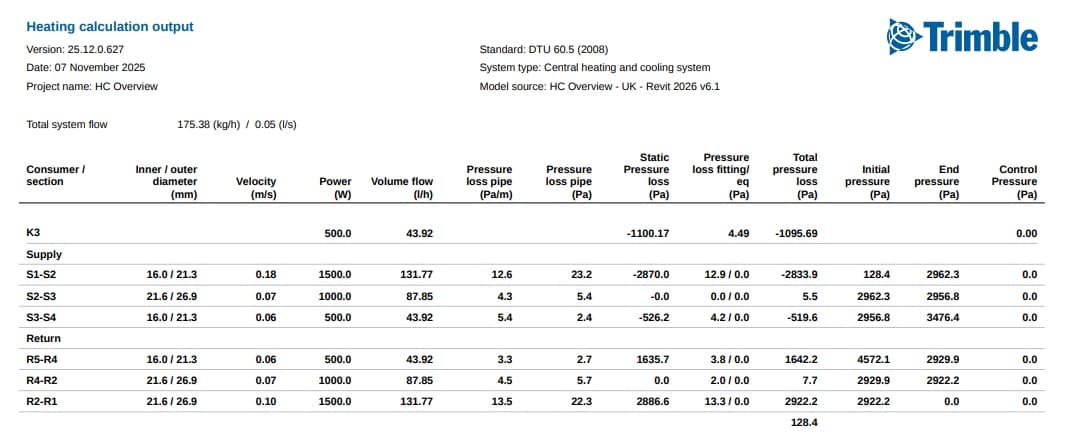

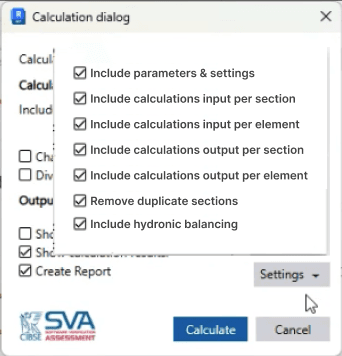

Le rapport reflète également les changements, en affichant les paramètres et contraintes nouvellement introduits pour les paramètres globaux :

Le rapport détaillé des données de sortie de bouclage est désormais organisé par production d’eau chaude sanitaire, puis par boucle de circulation. Les totaux de chaque boucle sont représentés et le chemin critique est indiqué. De plus, le type de conduite est inclus pour chaque section.

Stabicad for Revit | Ingénierie d’installation électrique

  • Découvrez Stabicad pour Revit avec la nouvelle fonction d'importation DIALux Evo !

Cette nouvelle fonctionnalité vous permet d'importer facilement des données DIALux Evo (IFC 2x3) et d'intégrer des luminaires à votre modèle 3D dans Stabicad.

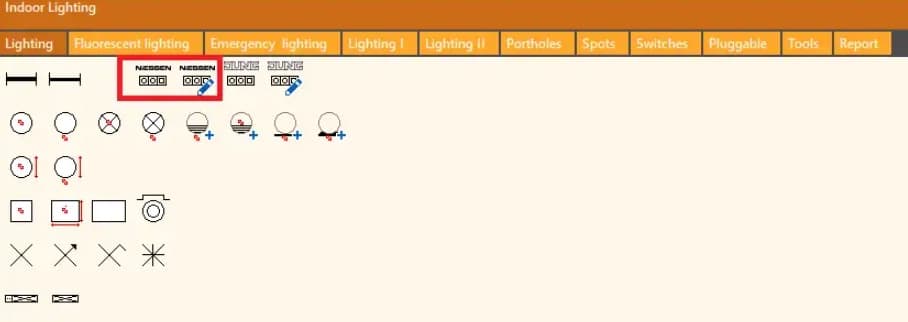

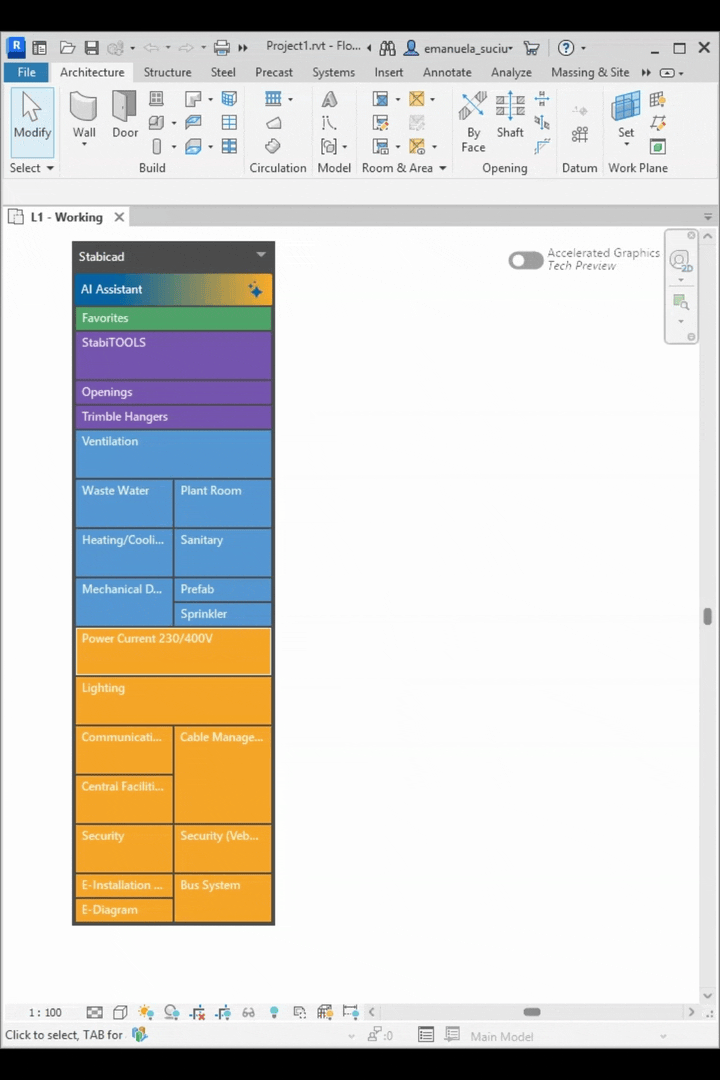

Un nouveau bouton « Importer depuis DIALux Evo » est disponible dans le ruban Stabicad Electrical et le centre de palettes, ce qui facilite l'importation de luminaires.

Vous pouvez choisir de les placer en mode hébergé ou en mode libre, selon vos besoins.

De plus, vous pouvez désormais définir et renseigner les codes des luminaires avec des informations IFC pertinentes, telles que le fabricant et le type, pour des données de projet plus détaillées et organisées.

Remarque : nous sommes conscients d’un problème selon lequel Stabicad pour Revit peut planter si DIALux evo est ouvert avant le lancement de Revit 2025. Afin d’éviter cela, nous vous recommandons de fermer DIALux evo avant de démarrer Revit 2025.

Stabicad for Revit | StabiTOOLS

  • La fonctionnalité du module de réservations a été améliorée grâce à la prise en charge native des modèles de référence .IFC.

Vous n'avez donc plus besoin de convertir les fichiers .IFC en .rvt, souvent source de problèmes dans les projets. Grâce à cette mise à jour, vous pouvez créer automatiquement des réservations à partir de modèles architecturaux et structurels issus de diverses applications, réduisant ainsi les risques et améliorant l'efficacité de votre flux de travail.

Stabicad for AutoCAD

  • Stabicad prend désormais en charge la dernière version d'AutoCAD, AutoCAD 2026.

Vous pouvez découvrir toutes les nouvelles fonctionnalités d'AutoCAD 2026 en consultant la page « Nouveautés ». Stabicad prend actuellement en charge les versions d'AutoCAD 2022 à 2026. Veuillez noter qu'une fois la prise en charge de Revit 2026 ajoutée, la prise en charge d'AutoCAD 2022 sera interrompue.

Stabicad for AutoCAD | Plateforme CAO

  • Un problème dans ETransmit, où les XRefs étaient absentes de l'aperçu et du fichier zip résultant, a été corrigé.
