Release Notes: Trimble Electrical Designer 2D
Welkom op de Trimble Electrical Designer 2D Release Notes.
Op deze pagina lees je wat er nieuw is in ProDesign en SingleCable.
Dit pagina bevat de laatste verbeteringen en nieuwe functies samen die zijn opgenomen in de nieuwste versie van Trimble Electrical Designer 2D, waar ProDesign en SingleCable deel van uitmaken.
Heeft u een idee hoe we de software kunnen verbeteren? Help ons de toekomst van onze producten vorm te geven door naar het TED ideeënportaal te gaan, te stemmen en uw innovatieve ideeën in te dienen!https://networkcommunity.trimble.com/ideas
Algemene verbeteringen:
- De ondersteuning voor Windows 10 is door Microsoft beëindigd op 14 oktober 2025. Om de beveiliging van uw systeem te garanderen en ononderbroken compatibiliteit met Trimble Electrical Designer te verzekeren, raden wij alle gebruikers ten zeerste aan om te migreren naar Windows 11.
ProDesign v22.0.51
Deze release bevat een aantal prestatie-, betrouwbaarheids- en beveiligingsverbeteringen.
Ga voor meer informatie over ProDesign naar: https://mep.trimble.com/nl/products/prodesign
Verbeteringen:
- ProDesign ondersteunt nu BS 7671:2018+A4:2026 (Wijziging 4). Vanaf 15 oktober 2026 wordt Amendement 3 ingetrokken, waardoor Amendement 4 de enige erkende norm wordt voor laagspanningsontwerp, installatie, inspectie en certificering in het VK. Met deze release kunt u BS 7671:2018+A4:2026 al vóór die datum toepassen op projecten in het VK. Alleen van toepassing voor klanten die de britse standaarden gebruiken.
*Controleer de RCD-, AFDD- en lichtmastinstellingen wanneer u een project overzet naar Amendment 4.

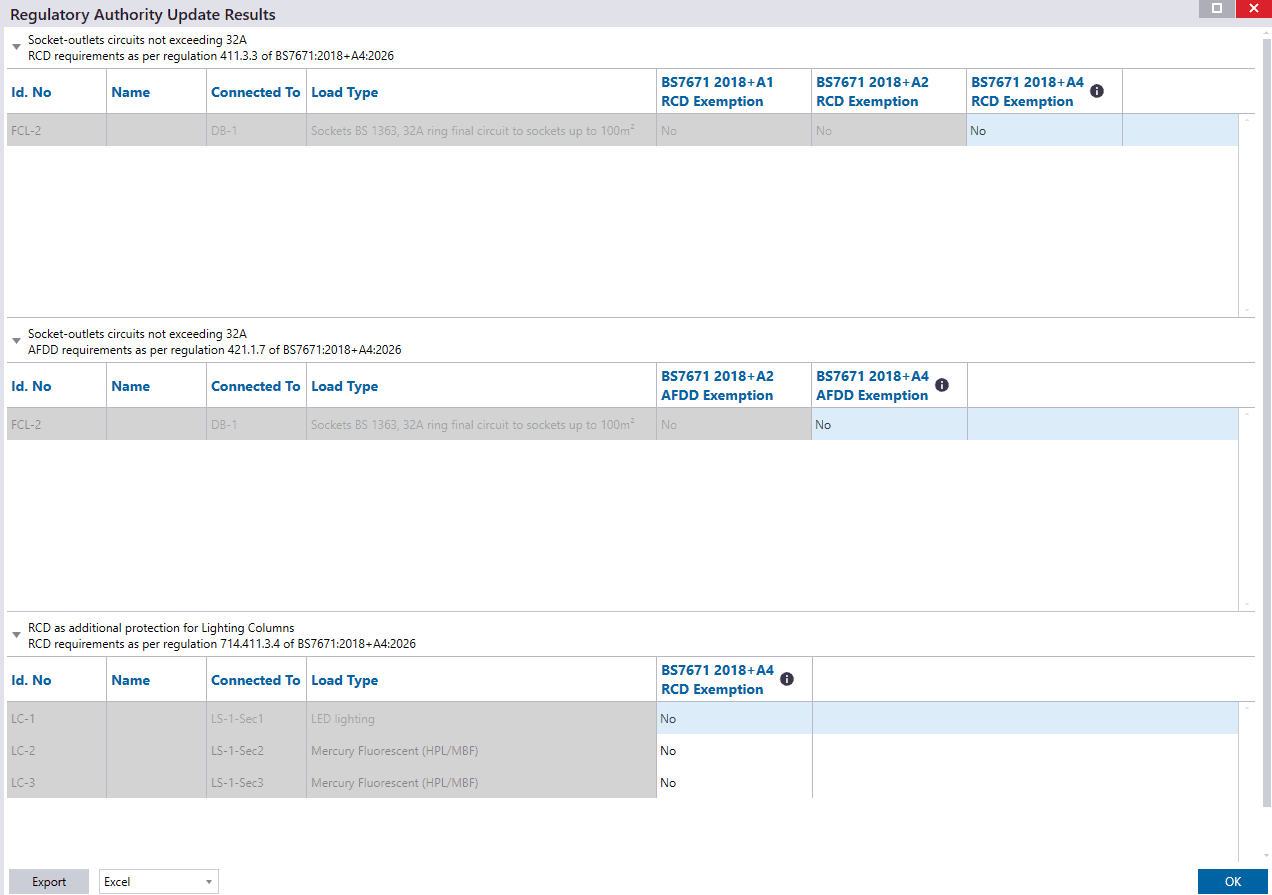

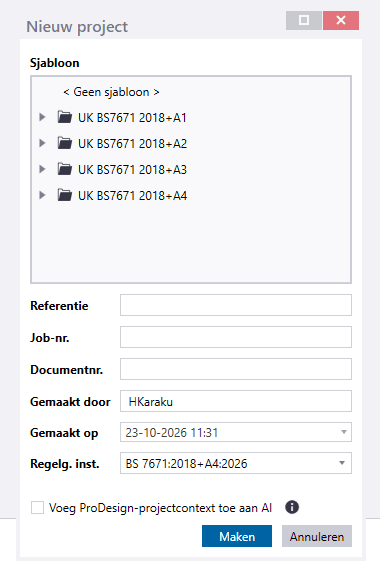

U kunt UK-projecten aanmaken, berekenen en rapporteren volgens Amendment 4, waaronder:
- Projectinstellingen, voedingsspanning-tabbladen, rapporten en export verwijzen nu naar BS 7671:2018+A4:2026.

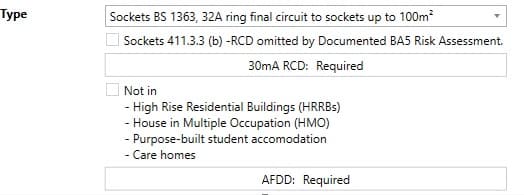

- Voor contactdozen tot 32 A wordt bij het selectievakje voor RCD-vrijstelling nu de volgende tekst getoond: "Contactdozen 411.3.3 (b) - RCD weggelaten op basis van gedocumenteerde BA5-risicobeoordeling", en bij de AFDD-formulering wordt de volgende tekst gebruik: "Hoogbouw woongebouwen (HRRB's) (Bepaling 421.1.7).
*Bijgewerkte tekst bij RCD-vrijstelling voor contactdozen en HRRB-formulering.
- Verwijzingen naar inwendige kabels (verborgen kabels) wijzen nu naar Tabel 52.1 (522.6.202). Aanlegmethoden in de grond zijn opgesplitst in D1 (in buis of kabelkoker in de grond) en D2 (direct in de grond).
- Berekeningscontroles voor Amendment 4 omvatten nu RCD-typecombinaties (Afbeelding A53.2), Type-S-selectiviteit (stroomafwaartse RCD moet alle actieve geleiders inclusief de nulgeleider uitschakelen) en 30 mA RCD-bescherming of een geregistreerde vrijstelling voor buitenverlichting/lichtmasten.
- Wanneer een PV-omvormer een verdeelinrichting voedt, controleert ProDesign de nominale waarde van de verdeelinrichting, zodat de verdeelinrichting thermisch niet overbelast raakt (Bepaling 551.7.2.2). Beveiligingsinrichtingen stroomopwaarts van opwekking moeten bidirectioneel zijn (Bepaling 530.3.201).

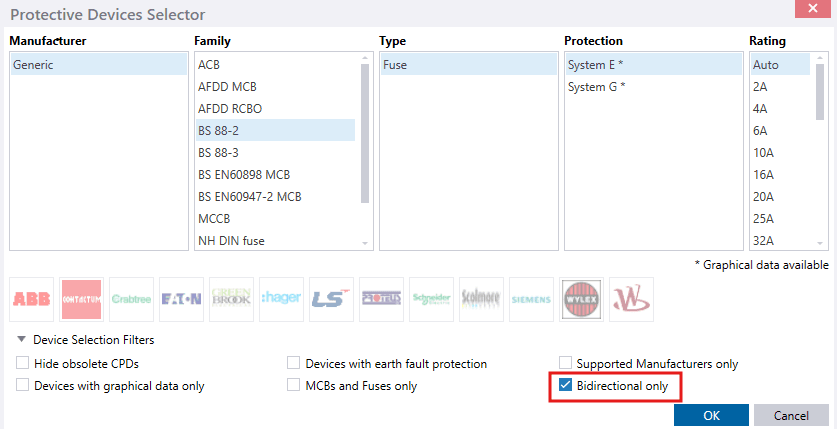

*Selecteer een bidirectioneel toestel op stroomkringen stroomopwaarts van opwekking.
- Voor enkelfasige Mode 3 EV-laadpunten tot 32 A kunt u de AFDD-locatie/vrijstelling (Bepaling 722.421.1.7.201) en RDC-DD / RDC-PD-beveiliging (Bepaling 722.531.3.101) instellen.
Open Help Topics via het tabblad Home voor meer informatie, of raadpleeg de ProDesign User Guide (v22.0.51): Protection (pagina 141), Lighting Columns (pagina 193), Inverter (pagina 198), Project Settings (pagina 264) en Selectivity Check (pagina 338).
Opgeloste Problemen:
- [MEPEL-12128] Er is een fout verholpen waarbij een overspanningsbeveiliging (SPD) niet rechtstreeks kon worden aangesloten op een SPN-verdeelkast en de software meldde dat er geen groepen beschikbaar waren.
- [MEPEL-12906] Er is een fout verholpen waarbij 'Resultaten weergeven' een nominale stroom van 1 A en een kortsluitvastheid van 1 kA voor een nieuwe verdeelkast toonde voordat die waarden waren ingesteld in Kastdetails. Niet-geconfigureerde waarden worden nu weergegeven als N.v.t. of –.
- [MEPEL-12910] [MEPEL-12938] [MEPEL-12949] [MEPEL-12963] Er is een fout verholpen waarbij DC-rapporten onjuiste of inconsequente foutstroomwaarden en -labels toonden.
SingleCable
Deze release bevat een aantal prestatie-, betrouwbaarheids- en beveiligingsverbeteringen.
Ga voor meer informatie over SingleCable naar:
https://mep.trimble.com/nl/products/singlecable
Verbeteringen:
- SingleCable ondersteunt nu BS 7671:2018+A4:2026, inclusief bijgewerkte normverwijzingen, Amendment 4-sjablonen en EV AFDD / RDC-DD-instellingen. Alleen van toepassing voor klanten die de britse standaarden gebruiken.
Looking for estimating best practices?
Download this free E-Book to learn the five ways to overcome the most common estimation workflow inefficiencies that you don’t realise are holding you back.
Bekijk hieronder oudere versies:
Upgrade procedure
Om uw software naar deze nieuwe versie te upgraden, heeft u een Trimble ID en een Named User License nodig. Voor verdere ondersteuning, zie de sectie Technische Assistentie.
Meldingen betreffende software-updates
De Trimble Electrical Designer-suite van applicaties zal u op de hoogte stellen wanneer er een applicatie-update beschikbaar is voor download. U kunt de updates downloaden via het notificatiecentrum zelf of via Trimble Downloads.
Als uw software berekening updates heeft ontvangen, wordt u tijdens de eerste berekening hiervan op de hoogte gebracht met een "Update voor service voor elektrotechnische berekeningen".
Named User Licenties
ProDesign en SingleCable worden aangedreven door named user licenties. Dit betekent dat gebruikers speciale licenties toegewezen krijgen aan hun eigen Trimble ID en dat iedereen zo dezelfde, up-to-date berekeningen en content gebruikt. Zo wordt het risico op verschillen in het ontwerp, die optreden wanneer meerdere versies van de software binnen uw team(s) worden gebruikt, aanzienlijk verminderd.
Als u vragen heeft over toegang tot het product en licentiebeheer, neem dan contact op met ons support team via onderstaande gegevens.
Technische assistentie
Ons technisch support team gebruikt een ondersteuningstool waarmee ze de apparaten van gebruikers op afstand kunnen bekijken en bedienen. Dit gebeurt alleen met toestemming en onder toezicht van de gebruiker.
Via het menu kunt u in onze software direct doorlinken naar de support pagina, waar u alle informatie kunt vinden betreffende bovenstaande technische support. Neem voor meer informatie contact op via support_bnl@trimble.com of bel +31 (0)172 61 89 09.
Support Portal
Bent u al klant? Dan kunt u inloggen op onze Support portal om de software te downloaden en om toegang te krijgen tot andere gerelateerde informatie. Als u nog niet bent geregistreerd, neem dan contact op met ons support team.
